Estándares de calidad de las redes de malla de alambre: ¿Cómo inspeccionar el diámetro, el revestimiento y la resistencia a la tracción del alambre?
Recibe un envío de malla de alambre de 20 toneladas y descubre que la mitad de los rollos tienen un diámetro de alambre insuficiente. El cronograma de su proyecto se arruina y los costos se salen de control.
Aprendí esta lección de la manera más difícil durante mis primeros años en el negocio de las mallas de alambre. Un importante proyecto de construcción en Kenia no pasó la inspección porque nuestra malla no cumplía con la resistencia a la tracción especificada. El contratista tuvo que reordenar todo y perdimos dinero y reputación. Desde entonces, he desarrollado un sistema integral de control de calidad que detecta los problemas antes de que lleguen a los clientes.
¿Cómo se comprueba la calidad de la red de malla de alambre?
La malla de alambre de mala calidad le cuesta más que dinero. Destruye los cronogramas de los proyectos y daña las relaciones comerciales.
Lista de verificación de control de calidad de malla de alambre previa al envío
La forma más eficaz de garantizar la calidad es utilizar una lista de verificación completa. Esta es la secuencia de inspección que utilizo para cada envío:
| Paso de inspección | Qué comprobar | Herramientas necesarias | Criterios de aceptación |
|---|---|---|---|
| Revisión de la especificación de orden de compra | Requisitos de orden de coincidencia | documento de orden de compra | 100% coincidencia de especificaciones |
| Muestreo | Selección aleatoria del lote | Plan de muestreo (AQL 2,5) | Muestras representativas |
| Diámetro del alambre | Grosor de alambre individual | Pies de rey digitales, micrómetro | Tolerancia de ±0,05 mm |
| Apertura de malla | Dimensiones de apertura | Medidor de medición, regla | ±5% del tamaño especificado |
| Dimensiones del rollo/panel | Largo, ancho, espesor | Cinta métrica de acero | ±2% de tolerancia |
| Inspección de revestimiento | Espesor de la capa de zinc | Medidor de espesor de recubrimiento | Según la norma ASTM A90 |
| Calidad de soldadura/tejido | Integridad conjunta | Inspección visual, prueba de tracción. | Sin juntas defectuosas |
| Pruebas de tracción | fuerza de ruptura | Máquina de prueba universal | Cumple con la clasificación MPa especificada |
| Cantidad/Peso | Verificación de cantidad total | escala, contando | Coincidir cantidades de orden de compra |
| Embalaje/Etiquetas | Embalaje y marcado adecuados | Inspección visual | Completo y preciso |
Este enfoque sistemático detecta el 95 % de los problemas de calidad antes del envío. Cada paso se basa en el anterior, creando una imagen integral de calidad.
Documentación e informes
Cada inspección genera un informe oficial. Incluyo fotografías de muestras de prueba, datos de medición y estado de aprobación/rechazo para cada parámetro. Esta documentación protege tanto al comprador como al vendedor si surgen disputas más adelante.
La verificación de terceros añade otra capa de confianza. Para pedidos de alto valor, recomiendo contratar empresas de inspección independientes como SGS o Bureau Veritas para realizar las comprobaciones finales.
¿Cómo se mide el diámetro del alambre y la apertura de la malla?
Las variaciones del diámetro del alambre pueden reducir la resistencia de la malla hasta en un 30%. Incluso las pequeñas desviaciones se convierten en problemas estructurales importantes.
La medición precisa es la base del control de calidad. He visto muchos proyectos fracasar porque alguien se saltó este paso básico.
Protocolo de prueba de diámetro de alambre
La medición del diámetro del cable sigue procedimientos específicos para garantizar la precisión. Mido al menos 10 puntos aleatorios en diferentes áreas de cada rollo de muestra.
El proceso comienza con la limpieza de la superficie del alambre. Cualquier suciedad o irregularidad en el revestimiento afecta la precisión de la medición. Utilizo un paño limpio para eliminar los contaminantes de la superficie antes de tomar lecturas.
Los calibradores digitales proporcionan las mediciones más confiables. Los calibro antes de cada sesión de inspección utilizando bloques patrón estándar. Los puntos de medición deben incluir alambres longitudinales y transversales para comprobar la coherencia.
Métodos de verificación de apertura de malla.
El tamaño de la abertura de la malla afecta directamente las propiedades de filtrado y contención de la malla. Utilizo dos métodos principales para la verificación.
El primer método utiliza calibres de apertura de malla especializados. Se trata de herramientas fabricadas con precisión con dimensiones específicas que pasan a través de las aberturas de la malla o quedan bloqueadas por ellas. Esto da un resultado claro de pasa/falla.
El segundo método implica la medición directa con reglas o calibradores digitales. Mido tanto el largo como el ancho de aberturas rectangulares o el diámetro de aberturas hexagonales. Múltiples mediciones a lo largo de la superficie de la malla revelan cualquier inconsistencia en la fabricación.
Estándares de tolerancia y criterios de aceptación
Diferentes aplicaciones requieren diferentes niveles de tolerancia. La malla de construcción generalmente permite una variación de ±5% en el tamaño de la abertura, mientras que la malla de filtración requiere tolerancias mucho más estrictas de ±2%.
| Tipo de malla | Tolerancia del diámetro del alambre | Tolerancia del tamaño de apertura | Aplicación típica |
|---|---|---|---|
| Construcción soldada | ±0,1 mm | ±5% | Refuerzo de edificios |
| Cerca de alambre | ±0,05 mm | ±3% | Seguridad perimetral |
| Tela metálica | ±0,02 mm | ±2% | Contención de animales |
| Malla de filtro | ±0,01 mm | ±1% | Filtración industrial |
Documento todas las medidas y las comparo con las especificaciones de la orden de compra. Cualquier desviación fuera de los límites aceptables desencadena una investigación detallada y un posible rechazo del lote.
¿Cómo se comprueba el espesor y la uniformidad del revestimiento de zinc?
Un recubrimiento de zinc inadecuado provoca oxidación prematura y fallos de la malla. He sido testigo del colapso de proyectos enteros de cercas en dos años debido a la mala calidad del galvanizado.
La calidad del recubrimiento determina la vida útil de la malla en aplicaciones al aire libre. Un recubrimiento deficiente significa proyectos de reemplazo costosos y clientes descontentos.

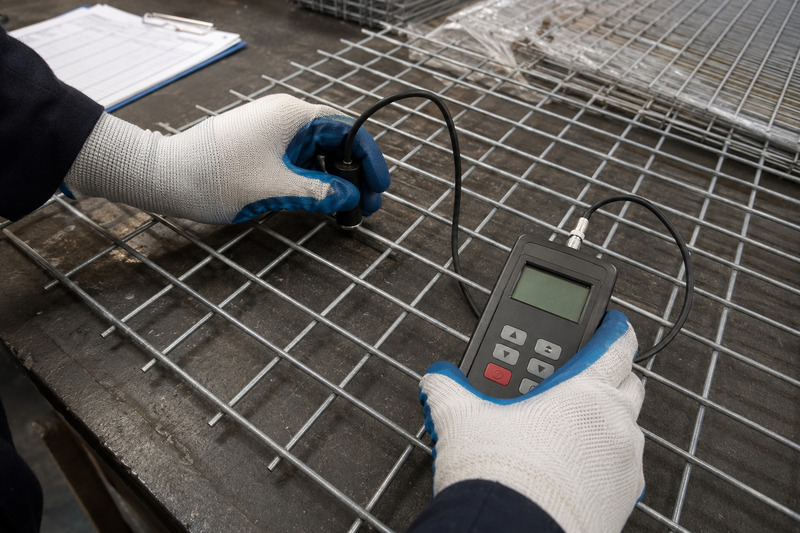

Equipo de prueba de espesor de recubrimiento
La medición profesional del espesor del revestimiento requiere equipo especializado. Utilizo medidores de inducción electromagnética que proporcionan lecturas precisas sin dañar la superficie del revestimiento.
El medidor funciona midiendo la intensidad del campo magnético entre la sonda y el metal base. Los recubrimientos más gruesos crean espacios magnéticos más grandes, lo que da como resultado lecturas diferentes. Los medidores modernos muestran los resultados en micras o gramos por metro cuadrado.
La calibración es fundamental para realizar mediciones precisas. Utilizo estándares de referencia certificados antes de cada sesión de inspección. Estos estándares tienen espesores de recubrimiento conocidos que verifican la precisión del medidor.
Procedimientos de muestreo y medición
Un muestreo adecuado garantiza resultados representativos en todo el lote. Sigo un patrón de cuadrícula y tomo medidas a intervalos regulares en cada rollo o panel.
El procedimiento de medición requiere superficies limpias y planas. Evito áreas con defectos obvios, soldaduras o irregularidades superficiales. Cada punto de medición obtiene tres lecturas y registro el valor promedio.
Los factores ambientales afectan la precisión de la medición. Los cambios de temperatura pueden influir tanto en el calibre como en las propiedades del recubrimiento. Realizo todas las mediciones a temperatura ambiente en condiciones controladas.
Evaluación de la uniformidad del recubrimiento
La cobertura uniforme del recubrimiento previene la corrosión localizada y garantiza una protección constante. Busco varios indicadores clave durante la inspección.
El examen visual revela defectos obvios del recubrimiento, como puntos desnudos, variaciones de espesor o irregularidades de la superficie. Utilizo iluminación brillante y aumento para identificar problemas sutiles.
El análisis estadístico de las mediciones de espesor revela patrones de uniformidad. Calculo la desviación estándar de todas las lecturas para cuantificar la consistencia del recubrimiento. Las desviaciones más altas indican problemas en el proceso de fabricación.
Normas y clasificaciones de calidad de recubrimientos
Los diferentes grados de recubrimiento proporcionan diferentes niveles de protección. Hago coincidir la especificación del recubrimiento con el entorno de aplicación previsto.
| Grado de recubrimiento | Espesor mínimo | Uso típico | Vida útil esperada |
|---|---|---|---|
| Galvanizado ligero | 200 g/m² | Aplicaciones en interiores | 5-10 años |
| Galvanizado estándar | 275 g/m² | Construcción al aire libre | 15-20 años |
| Galvanizado pesado | 350 g/m² | Ambientes marinos | 25-30 años |
| Recubierto de PVC | 275g/m² + polímero | Decorativo/residencial | 20-25 años |
La especificación del recubrimiento en la orden de compra determina los criterios de aceptación. Verifico que las medidas reales cumplan o superen el espesor mínimo especificado en todo el lote.
¿Cómo se prueban las pruebas de resistencia a la tracción de mallas de alambre?
La resistencia a la tracción determina si su malla puede soportar la carga prevista. Una resistencia insuficiente conduce a fallas catastróficas en condiciones normales de funcionamiento.
Las pruebas de resistencia previenen fallas estructurales que podrían causar lesiones o daños a la propiedad. Nunca me salto este paso crítico de verificación.

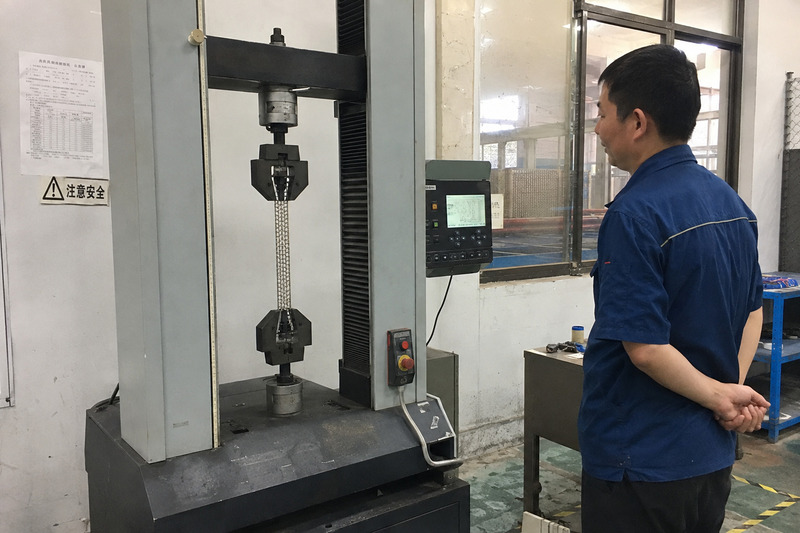

Procedimientos de prueba de cables individuales
Las pruebas de cables individuales proporcionan datos de resistencia básicos para la materia prima. Corté cables de muestra de diferentes ubicaciones a lo largo de la malla para garantizar pruebas representativas.
La configuración de la prueba requiere una preparación precisa de la muestra. Corto muestras de alambre en longitudes estándar, normalmente 250 mm para la mayoría de las aplicaciones. Los extremos se sujetan en las mordazas de la máquina de prueba sin dañar la superficie del alambre.
La carga se realiza a un ritmo controlado, normalmente de 1 a 5 mm por minuto. La máquina registra datos de fuerza y desplazamiento durante toda la prueba. Las medidas clave incluyen el límite elástico, la resistencia máxima a la tracción y el alargamiento a la rotura.
Métodos de prueba de paneles de malla completa
La prueba completa del panel de malla evalúa la resistencia integrada de toda la estructura. Esto incluye la resistencia del cable, la integridad de las juntas y el rendimiento estructural general.
Las muestras de prueba de paneles requieren una preparación cuidadosa para representar las condiciones reales de instalación. Corté muestras que incluyen múltiples aberturas de malla y mantengo las proporciones originales.
La configuración de la prueba depende de la aplicación prevista. La malla de la cerca se prueba en tensión a lo largo de la dirección de carga primaria. La malla de refuerzo se somete a cargas multidireccionales para simular tensiones de refuerzo del hormigón.
Análisis e interpretación de datos de prueba.
Los datos de prueba sin procesar requieren un análisis adecuado para determinar el cumplimiento de las especificaciones. Calculo valores medios, desviaciones estándar y límites mínimos aceptables para cada lote.
El análisis estadístico revela la consistencia de la fabricación y la eficacia del control de calidad. Grandes variaciones en los valores de resistencia indican problemas de proceso que requieren investigación.
La comparación con los requisitos de las especificaciones determina el estado de aprobación/rechazo. Todos los resultados individuales deben superar los requisitos mínimos, no sólo los valores medios.
Clasificación de resistencia y aplicaciones.
Diferentes aplicaciones requieren diferentes niveles de resistencia. Hago coincidir las propiedades probadas con el uso previsto para garantizar márgenes de seguridad adecuados.
| Tipo de aplicación | Resistencia mínima a la tracción | Grado de alambre típico | Factor de seguridad |
|---|---|---|---|
| Valla decorativa | 350-450MPa | Acero bajo en carbono | 2:1 |
| Valla de seguridad | 500-600 MPa | Acero de alta resistencia | 3:1 |
| Malla de construcción | 550-650MPa | Grado de refuerzo | 4:1 |
| Filtro industrial | 400-500MPa | Resistente a la corrosión | 2.5:1 |
El factor de seguridad tiene en cuenta la carga dinámica, la degradación ambiental y los requisitos de servicio a largo plazo. Los factores de seguridad más altos proporcionan una mayor confiabilidad pero aumentan los costos de material.
¿Cómo se inspecciona la resistencia de la soldadura y la calidad del tejido?
La mala calidad de la soldadura hace que los paneles de malla se separen bajo carga. El tejido débil permite que los cables se deslicen y crea espacios que comprometen la función de la malla.
La integridad de la unión determina si la malla funciona como una estructura unificada o falla en puntos de conexión individuales. He visto instalaciones enteras fallar debido a una mala calidad de soldadura o tejido.
Inspección visual de la calidad de la soldadura
La inspección visual identifica defectos de soldadura obvios antes de realizar pruebas destructivas. Examino cada intersección en el área de muestra usando la iluminación y el aumento adecuados.
Las buenas soldaduras muestran una formación consistente de pepitas con una fusión adecuada entre los alambres cruzados. La soldadura debe ser ligeramente más ancha que el diámetro del alambre y mostrar evidencia de flujo de metal.
Los defectos comunes incluyen fusión incompleta, salpicaduras excesivas, quemaduras y grietas. Documento cada tipo de defecto y ubicación para análisis de tendencias y comentarios de los proveedores.
La preparación de la superficie afecta significativamente la calidad de la soldadura. Las superficies de alambre limpias producen soldaduras más fuertes y consistentes que las superficies contaminadas u oxidadas.
Procedimientos de prueba de soldadura destructiva
Las pruebas de tracción proporcionan datos cuantitativos sobre la resistencia de la soldadura que la inspección visual no puede revelar. Selecciono ubicaciones de soldadura aleatorias en cada muestra para realizar pruebas.
La configuración de la prueba implica agarrar cables individuales a cada lado de la soldadura y aplicar tensión hasta que se produzca la falla. Un agarre adecuado evita el deslizamiento del cable que daría lecturas bajas falsas.
El análisis del modo de falla revela las características de calidad de la soldadura. Las buenas soldaduras fallan por la rotura del alambre que se aleja de la unión. Las soldaduras deficientes fallan en la interfaz de soldadura con una fuerza mínima.
Registro tanto la carga de falla como el modo de falla para cada prueba. Estos datos ayudan a identificar problemas sistemáticos de soldadura y mejoras en los procesos.
Evaluación de patrones de tejido y tensión.
La calidad de la malla tejida depende de patrones entrelazados consistentes y una tensión uniforme del alambre. Examino la estructura del tejido en busca de irregularidades que afecten el rendimiento.
El tejido adecuado muestra patrones consistentes por encima y por debajo con intersecciones de cables apretadas. El tejido suelto permite el movimiento del alambre que crea espacios y reduce la integridad estructural.
La uniformidad de la tensión del alambre evita la distorsión de la malla bajo carga. Reviso si hay cables flojos, secciones demasiado apretadas y espacios irregulares que indiquen problemas de control del proceso.
La calidad del acabado de los bordes afecta tanto la apariencia como el rendimiento. Los bordes con un acabado adecuado evitan que los extremos de los cables sobresalgan y creen riesgos para la seguridad.
Estándares de calidad para diferentes tipos de malla
Los diferentes métodos de construcción de mallas requieren diferentes criterios de calidad. Ajusto los procedimientos de inspección en función del proceso de fabricación específico.
| Tipo de malla | Factores primarios de calidad | Puntos críticos de inspección | Criterios de aceptación |
|---|---|---|---|
| Malla soldada | Resistencia de la soldadura, tamaño de la pepita | Cada intersección | 80% de resistencia mínima del alambre |
| Malla tejida | Estanqueidad del tejido, patrón. | Enclavamientos de alambre, bordes | Sin cables sueltos o rotos |
| Eslabón de cadena | Formación de nudillos, torsión. | Conexiones finales, tela. | Cierre adecuado de los nudillos |
| Metal expandido | Integridad del enlace, apertura. | Conexiones de hilos | Sin separación ni grietas |
Cada tipo de malla tiene modos de falla y requisitos de calidad específicos. Adapto el enfoque de inspección para abordar los aspectos más críticos de cada método de construcción.
Los criterios de aceptación equilibran los requisitos de rendimiento con la practicidad de fabricación. Los estándares demasiado estrictos aumentan los costos sin mejoras proporcionales en los beneficios.
Conclusión
La inspección sistemática de la calidad de la malla de alambre utilizando herramientas y procedimientos adecuados evita costosas fallas en el proyecto y garantiza un rendimiento confiable del material.
